目的?動作 目的：滑臺定位。

動作：通過馬達皮帶驅動，將滑臺移動到任意位置。 傳送滑臺上設置的升降組件。

滑臺重量：1.5kg

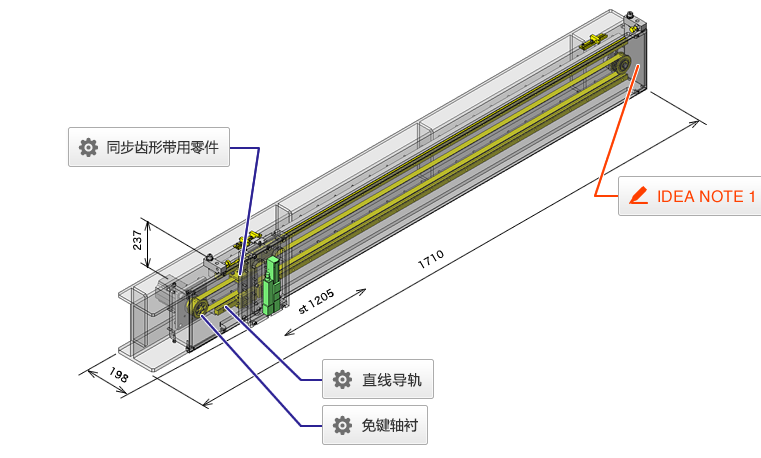

升降組件重量：3.5kg 特點 規格?尺寸 外觀尺寸：W1710×D198×H237mm

行程：1205mm 精度?負載 傳送負載：50N 停止精度±0.5mm。 主要零件的選型依據 選擇可移動50N傳送負載的馬達。 設計要點 主要零件的計算過程 驗證馬達扭矩、導軌負載是否適合負載。 確認馬達的負載扭矩 條件值：帶輪直徑 D=0.048mm、摩擦系數 μ=0.3、效率 η=0.9、滑臺重量 MT=1.5kg、升降組件重量 MS=3.5kg、馬達扭矩:TM=0.64N?m、導軌的容許力矩：MC=98N·m 負載扭矩 T=F×D/2×η，T=μ×(MT+MS)×g×D/2×η=0.3×5×9.8×0.048/2×0.9≈0.32N·m＜0.64N·m=馬達扭矩：TM

⇒無問題。 確認導軌負載力矩 導軌與升降組件之間的距離：L=0.09m

導軌負載力矩：M=L×(MT+MS)×g=0.09×5×9.8=4.41N·m＜98N·m=導軌的容許力矩：MC

⇒無問題。 構造制作與設計要點 滑臺導軌使用直線導軌。 使用皮帶后，可降低成本并增大行程。
