機械滑臺梯形圖是機械滑臺PLC編程的一種編程語言。梯形圖被稱為PLC的第一編程語言，它沿襲了繼電器控制電路的形式，梯形圖是在常用的繼電器與接觸器邏輯控制基礎上簡化了符號演變而來的，具有形象、直觀、實用等特點，電氣技術人員容易接受，是運用上最多的一種PLC的編程語言。

 梯形圖的編程方式是指根據功能表圖設計出梯形圖的方法。這需要適應各廠家的PLC在編程元件、指令功能和表示方法上的差異。將繼電器電路轉換為功能相同的PLC外部接線圖和梯形圖步驟如下：

1、了解和熟悉被控設備的工藝過程和機械的動作情況，根據繼電器電路圖分析和掌握控制系統的工作原理，這樣才能做到在設計和調試控制系統時心中有數。

2、確定PLC的輸入信號和輸出負載，以及與它們對應的梯形圖中的輸入位和輸出位的地址，畫出PLC的外部接線圖。

3、確定與繼電器電路圖的中間繼電器、時間繼電器對應的梯形圖中的位存儲器（M）和定時器（T）的地址。

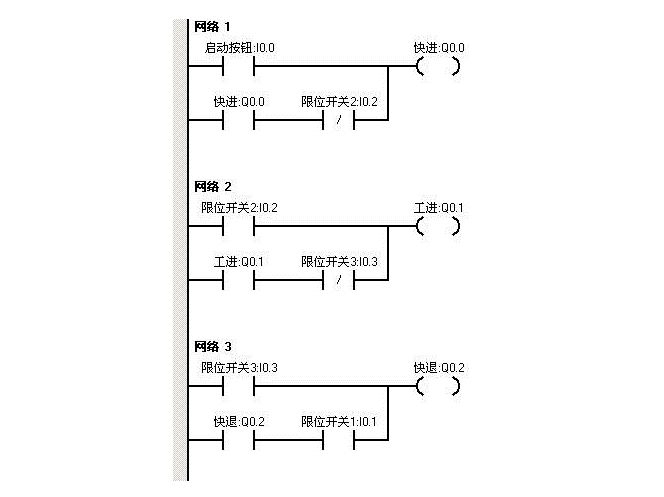

4、根據上述關系畫出機械滑臺梯形圖。
